造船所の建築

これから造船所に関連する工場や施設を建設される会社・ご担当者さまに向けて、事前に知っておきたいポイントをまとめました。また、無柱大空間の確保やコストパフォーマンスに優れた建築方法「システム建築」による造船工場の施工事例も紹介しています。ぜひチェックしてみてください。

造船所の建築・建設時に知っておきたいポイント

造船所の工場は他の一般的な工場とは異なり、船舶の巨大なブロックや重量物を製造・組み立てるための広大な作業スペースが必要です。そのため、柱のない大空間（大スパン）をいかに確保するかが重要な課題となります。

また、沿岸部に立地することが前提となるため、厳しい自然環境に耐えうる強固な構造が求められます。塩害対策をはじめ、台風などの強風に耐える外装材の選定、そして重量級の天井クレーンを設置するための頑強な骨組みなど、造船業界特有の事情を考慮した綿密な設計が不可欠です。近年では、これらの条件を比較的低コストかつ短納期でクリアできる「システム建築」を採用するケースが増えています。

造船所建設時の注意点

立地・周辺環境（塩害・地盤対策）

造船所を建設する際は、沿岸部という特殊な立地環境に合わせた対策が必須です。

海からの潮風による塩害対策として、防錆効果の高い外装材や特殊コーティングの採用が不可欠です。また、沿岸部は地盤が軟弱なケースも少なくありません。巨大な建物本体と重量級の設備を支えるため、事前の地盤調査を徹底し、必要に応じて杭打ちや地盤改良といった地盤沈下対策を行う必要があります。

さらに、高波や津波などの自然災害リスクも想定し、設備や資材の配置場所を検討しておくことも重要になります。

建物の構造・設備の配置

使いやすい造船工場を設計するためには、巨大な部材をスムーズに搬入・搬出・組み立てるための動線確保が最優先されます。

作業効率を高めるためには、柱のない無柱大空間と、大型重機やブロックが出入りできる大開口（大型シャッターやスライディングドア）の設置が求められます。また、数トン〜数十トンクラスの天井走行クレーンを複数設置することが多いため、建物の骨組み（柱・梁）はそれに耐えうる高い強度を持たせなければなりません。工程ごとの部材の動きをシミュレーションし、無駄のない設備配置を練ることが必要です。

空調・換気・防音対策

造船工場では、溶接作業や切断作業、塗装作業が日常的に行われます。そのため、溶接ヒューム（金属の煙）や粉塵、塗装によるニオイを排出する強力な換気設備が必須です。これらの設備が不十分だと、作業員の健康被害につながる懸念が生まれます。

また、金属を加工する際の激しい騒音が周辺環境に悪影響を与えないよう、防音・遮音性の高い壁材を使用するなど、近隣への配慮も忘れてはいけません。

造船所設計時のポイント

機能性・システム選定

建築設計で共通して求められる機能性は『風雨を防ぐこと』ですが、造船所にとくに求められるものは、巨大な空間をいかに効率的かつ安全に構築するかという点です。

システム建築は、あらかじめ規格化された部材を使用するため、短納期・低コストでありながら、数十メートルから百メートルを超える無柱大空間を実現できます。造船工場に必須となる大型クレーンの設置や超大型扉の導入にも柔軟に対応できるシステムを選定することが、生産率をあげるためのポイントです。

耐久性・メンテナンス性

塩害や強風に常にさらされる造船所は、通常の建物以上に劣化が進みやすい環境にあります。

そのため、設計段階からメンテナンスのしやすさを考慮しておくことが重要です。工場稼働の停止時間を最小限に抑えるために、耐食性に優れた素材を選ぶのはもちろん、将来的な外装の点検やクレーンの整備がスムーズに行えるような設計にしておくことで、建物のライフサイクルコストを抑えることにつながります。

システム建築による
造船所の施工例

CASE1.
横河ブリッジ（九工建設）が手掛けた
造船工場

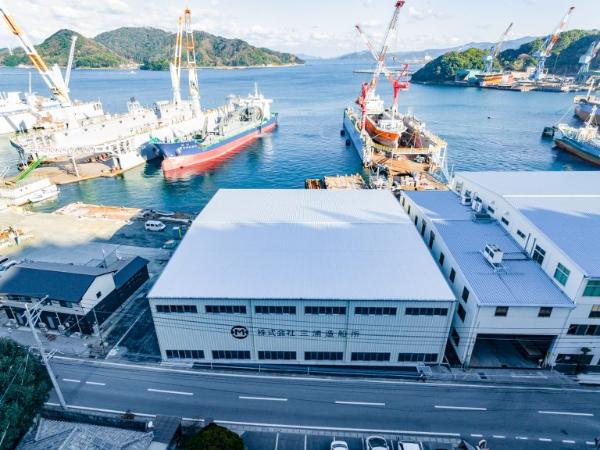

株式会社三浦造船所 本社工場新工場棟

画像引用元：横河ブリッジ システム建築（https://www.yokogawa-yess.co.jp/archives/production/6554）

• 用途： 工場（造船工場）
• 面積：1,091（㎡）
• 所在地：大分県佐伯市

大分県佐伯市に建設された株式会社三浦造船所の新工場棟です。竣工時期は、2018年1月。長さ32.4m×奥行32.7mの無柱空間を実現し、4.8tの天井走行クレーンが設置されています。高さ4.0m×幅4.0mの大開口電動シャッターを備え、外壁には清潔感のあるエジプシャンホワイトが採用されています。

CASE2.
横河ブリッジ（徳倉建設）が手掛けた
造船工場

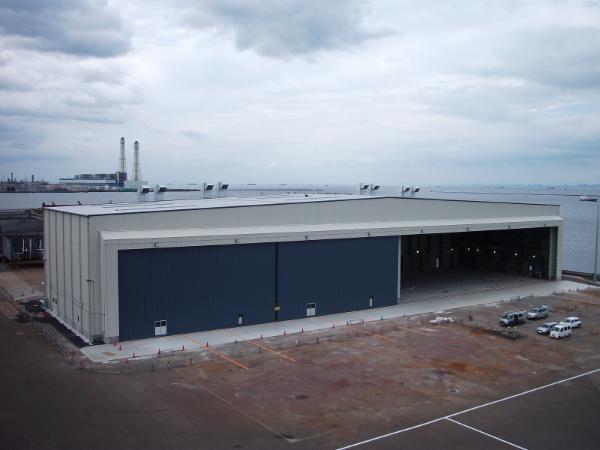

三井造船株式会社 千葉事業所造船工場

画像引用元：横河ブリッジ システム建築（https://www.yokogawa-yess.co.jp/archives/production/3788）

• 用途：工場（造船工場）
• 面積：3,479（㎡）
• 所在地：千葉県

千葉県に建設された三井造船株式会社の造船工場です。建物幅108.0m、長さ32.0mという非常に大規模な空間をシステム建築によって実現しています。造船所特有の超大型ブロックや設備を扱うために大空間と大開口を確保し、効率的な作業環境を支える構造となっています。

CASE3.

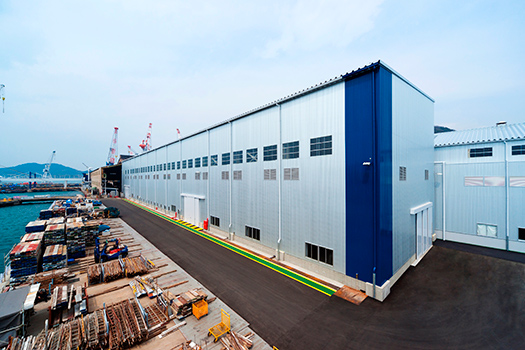

ツネイシファシリティーズ＆クラフトが手掛けた造船関連工場

造船関連工場

画像引用元：ツネイシファシリティーズ＆クラフト公式サイト（https://tsuneishi-fc.com/construction/results/63）

• 用途：造船関連工場
• 面積：非公開
• 所在地：広島県（常石グループ拠点等）

造船事業を中核とする常石グループの技術を活かした造船関連工場の施工事例です。沿岸部特有の厳しい自然環境や塩害に耐えうる頑強な構造と、大型部材の製造・組み立てをスムーズに行える大空間を確保。長年の造船・建設ノウハウが詰め込まれた機能性の高い工場に仕上がっています。
